5.2.1 電車型簡單懸掛接觸網

5.2.1.1 等高懸掛

本節討論的是在接觸線自動補償控制狀態下，即承受恒定張力時 (單位長度特定荷載下) 的導線弛度; 第5.3節討論的是兩終端固定錨固中因過載或溫度變化引起的張力變化。

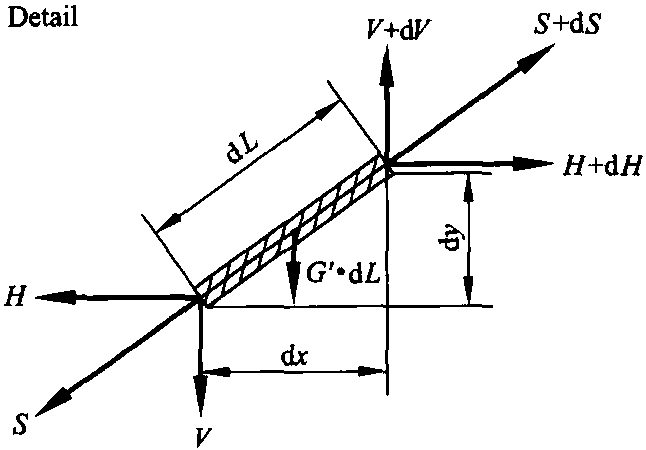

討論的第1種情況是支持裝置上等高懸掛的兩根導線 ，S是沿導線作用的張力。S的垂直分力為V，水平分力為H，因為在接觸網設施中對接觸線和導線的彎曲強度的要求相對較低，因此只考慮沿這些導線作用的張力。假設導線在支持裝置處裝有一個軸且被固定以防止其縱向移動。按照圖5.8所示，作用在長度△L線段上的力平衡為

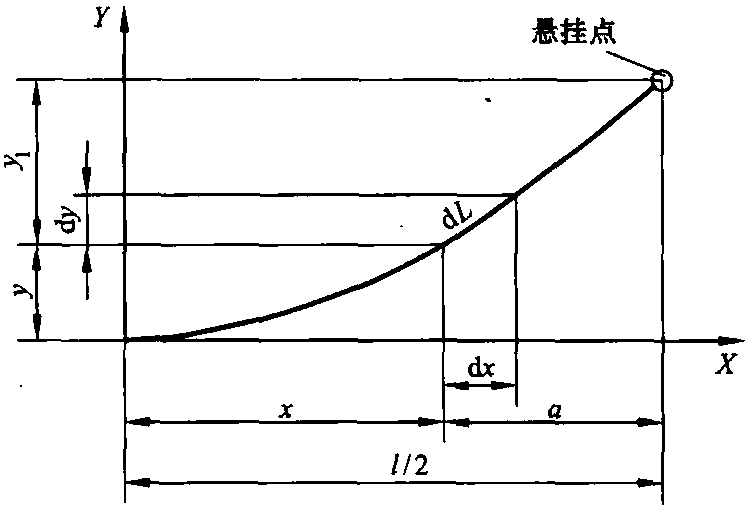

圖5.8 單根架空線弛度

—對于水平力

H+dH-H=0，→dH=0

這里，通過積分H=常數;

—對于垂直力

V+dV-V-G′dL=0，→dV= G′dL

用和關系式dy/dx=V/H(由圖5.8中推導出)，可以找出弛度曲線的微分方程為

這個答案通常是條懸垂曲線

如 [5.7] 所述，把式 (5. 31) 代入到微分方程式 (5.30) 中可以進行驗證。

然而，在架空接觸網中，線L比支柱間距l(xiāng)僅長0.5‰～1‰，因此，可以認為dL≈dx是正確的，線弛度的微分方程可簡化為

解式是拋物線方程

如圖5.8，對應懸掛點的弛度y1，在與懸掛點的距離為a的任意一點，其弛度為

比較一下，弛度值y1，是跨距中心點x的函數，可以得出：

當a=1/2或x=0時，弛度最大，公式等于

在與懸掛點距離為a的弛度y1也可用最大弛度fmax來表示如下

舉例： CuAC-100型接觸線l =40m、承受恒定張力10kN，其最大弛度為

吊弦間距為12m的鏈型架空接觸網中，兩個吊弦之間的同一接觸線弛度約為16mm。

5.2.1.2 不等高懸掛

如果導線的兩個相鄰懸掛點的高度差是h，可以采用圖5.9的尺寸和兩個部分縱向跨距l(xiāng)1和l2，以及關系式l=0.5 (l1+l2) 和h=f1-f2

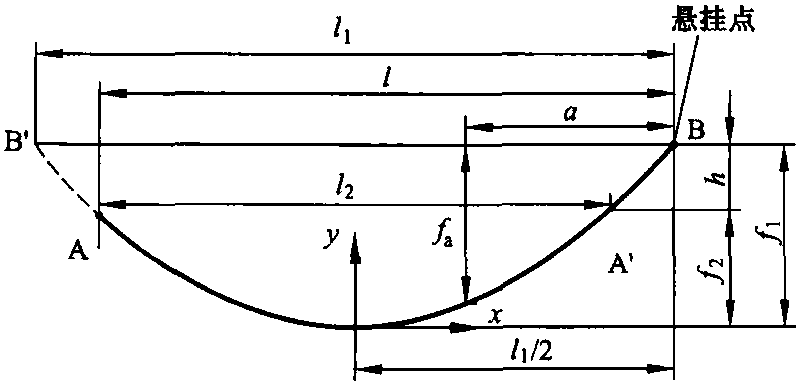

圖5.9 不等高懸掛的導線弛度
