9.4.1 概述

隨著受電弓和接觸網相互作用理論的研究，開發了用于評價電流傳輸質量的測量技術。因此，可以限定如下三個方面：

—只評價接觸網;

—只評價受電弓;

—評價接觸網和受電弓這兩部分的相互作用。

假設遵循有關安全規約，以期在送電時實現高質量的能量傳輸：

—連續送電時沒有電壓降或電流損失。這就意味著必須一直保持機械接觸。如果失去機械接觸，就會發生燃唬電弧對環境產生影響，引起干擾并加大磨耗但卻能保證電流的持續性，這對移動接觸能量傳輸是非常重要的。如果空氣間隙增大，電流中斷，車輛就會因?yàn)殡娫辞袛喽�失去牽引�?dòng)力。燃弧的次數和持續的時間是評價能量傳輸質量的標準。

—不會發生超出允許范圍內的環境干擾。燃弧產生的高頻電磁波，對頻率高達30MHz的調幅無線電傳輸產生干擾。在燃弧產生高頻電磁波的同時，還產生可聞噪聲，但是這種噪聲基本上被一般的列車噪聲所掩蓋。

—不產生相關部件(接觸線和受電弓) 的磨耗，這種磨耗程度在經濟上是不可接受的。這樣的磨耗可能是由于燃弧和/或接觸壓力太大引起的。

當接觸壓力接近零和完全失去時，會發生燃唬相反，接觸壓力也不能過大，因?yàn)檫@會導致接觸網抬升過高并帶來無法接受的磨耗。這意味著接觸壓力是個非限定性的物理量，根據這個物理量可以評價受電弓和接觸網的相互作用。原則上，用于判斷質量的物理量應滿足其他一般要求：

—各自的特征量應盡可能地具有評價連續的、漸進的尺度，不僅僅只允許作 “是/否”的評定，還應評價質量變化。

—應該可以測量各自的量值，并且根據模擬模型可進行事先計算，以便對測量和計算結果進行比較。

—各自量值的測量應該是再生的而且不受隨機因素的影響。在同等條件下重復的測量應有同樣的結果。

—必須可以在動態受電弓上測量評估量。

在前面的參考文獻 [9.21] 和參考文獻 [9.22] 中，燃弧的質量和延續的時間、測得的電壓損失都是評價接觸特性的物理量。盡管如此，這些物理量還是不能滿足上面所列的要求條件。倘若沒有燃弧或很少發生燃弧，這個特性就完全不適用于系統比較中。燃弧不可能模擬，且測量已經表明不可能重現反復試驗運行的結果。即便在相同線路上一樣的條件下，重復進行試驗也產生不同的結果。

接觸壓力連接兩個機械系統 (接觸網和受電弓)，這兩部分均能振蕩并且具有各種不同的質量模塊、彈性系數、衰減系數和自然頻率。由于接觸網具有彈性，在受電弓作用到接觸網上時就使接觸線有一定的抬升量。實際上，沿接觸線錨段變化的彈性導致受電弓周期性上下運動，這種運動幅度取決于抬升力本身。質量塊的初始力 (是垂直運動變化比率的函數) 作用到該平均抬升力上 (見第9.3節)。

隨著速度的增加，動態部件對接觸壓力的影響越來越大。為了保持受電弓滑板沿著接觸線移動并不間斷地與接觸線接觸，接觸壓力的值必須保持在一定范圍，即動態范圍。

把接觸壓力隨時間變化量定義為一定的特征量，就可以估量系統部件的動態特性及其相互作用。在研究動態運動 [9.23、9.24] 的同時，位于慕尼黑的德國鐵路研究院開發了一種測量力的方法[9.24、9.25]。自1980年以來，在經過一段成功試驗之后，該測量系統已經被德國鐵路和其他鐵路部門所采用。

除了接觸壓力外，其他特征量也已被采納為評價接觸網和受電弓相互作用的標準：

—接觸網抬升;

—受電弓的垂直運動;

—當列車運行期間沒有牽引動力 (詳見參考文獻 [9.21，9.22])時用頻率和失電周期以及對較高的列車速度進行的拉弧監測 (詳見參考文獻 [9.26]) 表示受電弓弓頭或滑板的接觸特性。

所有這些均為二次量，且分別反作用于連續變化的接觸壓力，這一接觸壓力是接觸網和受電弓兩個振蕩系統相互耦合的結果。由于受電弓作用而使接觸線抬升，其抬升量可通過一個安裝在支持裝置上的測量裝置靜態地進行記錄，也可由一個安裝在牽引單元上靠近受電弓的光測量系統動態地記錄 (見9.4.5.2)。要單獨評價接觸網，主要通過測量接觸線初始位置和根據接觸壓力的作用測得的抬升值最后計算出接觸網彈性。另外，定期檢查接觸網的配件，特別是必須檢查定位器和定位管的位置以及帶電部件與支持結構和隧道壁之間的間隙。

要避免接觸壓力過高或過低引起的接觸線磨耗增加。通過測量剩余的接觸線尺寸，確定其磨耗。單獨將受電弓當作獨立的部件，通過受電弓試驗臺進行評價 (詳見9.4.4)。在相應的幅度和頻率范圍內檢測受電弓的振動性能。

9.4.2 接觸壓力的測量

9.4.2.1 基本原則

在動態接觸情況下，不可能直接記錄發生在接觸線和滑板之間的接觸壓力。由于監測簡單可行，且在過去進行了多次研究，受電弓反作用力的總和，即所謂的內力，可以當作近似值而非接觸壓力本身。

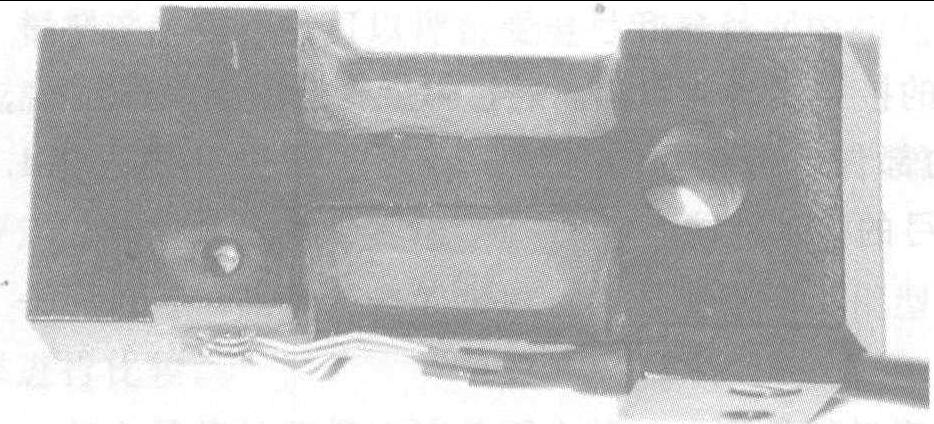

可以直接將傳感器裝在滑板底座和滑板本身的連接處進行接觸壓力測量。力傳感器不記錄作用在滑板上的質量慣性力和滑板運行速度相關的空氣動力。

要確定接觸壓力，內力必須加入動態修正量，估算滑板上加速度引起的力和滑板的慣性力 (動態修正量)。另外，還必須考慮根據運行速度確定的空氣動態修正量，這是根據第9.4.2.3節所述程序估算的。

既要對采用不同的受電弓或采用不同布置測量系統力的傳感器的結果進行比較，還要根據同樣標準的動態和空氣動力修正量對上述結果進行判斷。

接觸壓力測量系統的條件和要求在EN50318標準 [9.27] 中有詳細規定。

9.4.2.2 測量技術

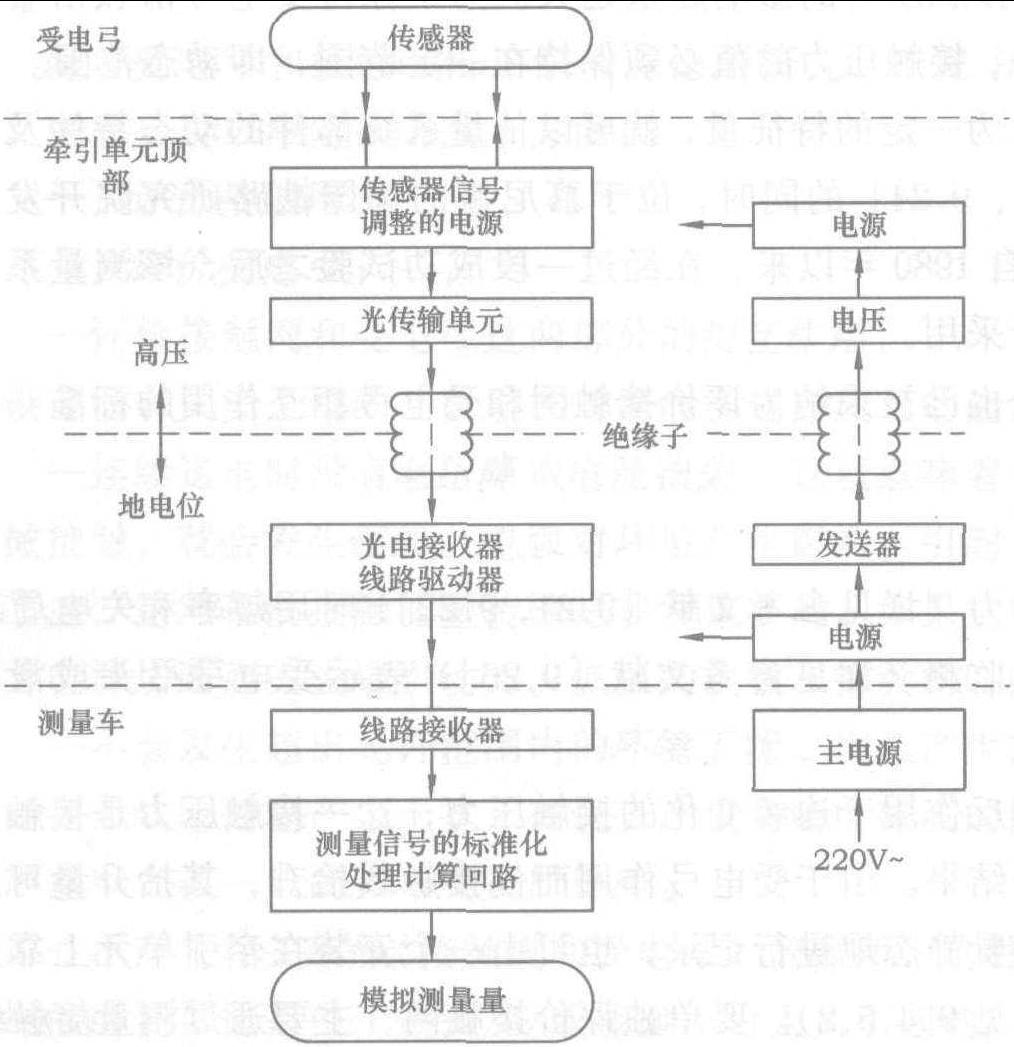

圖9.21 用于測量接觸線和受電弓之間的接觸壓力的系統示意圖
